- Fragestellung
- Schwingt eine Fräsmaschine weniger und wird das gefräste Werkstück glatter, wenn die Maschine mit Snipptec ausgestattet ist?
- Prüfobjekt
- Eine Fräsmaschine, gemessen am Arbeitstisch und am Werkzeugkopf, sowie das an dieser Maschine gefräste Werkstück.
- Prüfer
- Reino Eskelinen, Reino Race Consulting. Messung und Auswertung stammen von einem externen Mess- und Entwicklungspartner.
- Datum
- Nicht dokumentiert.
- Methodik

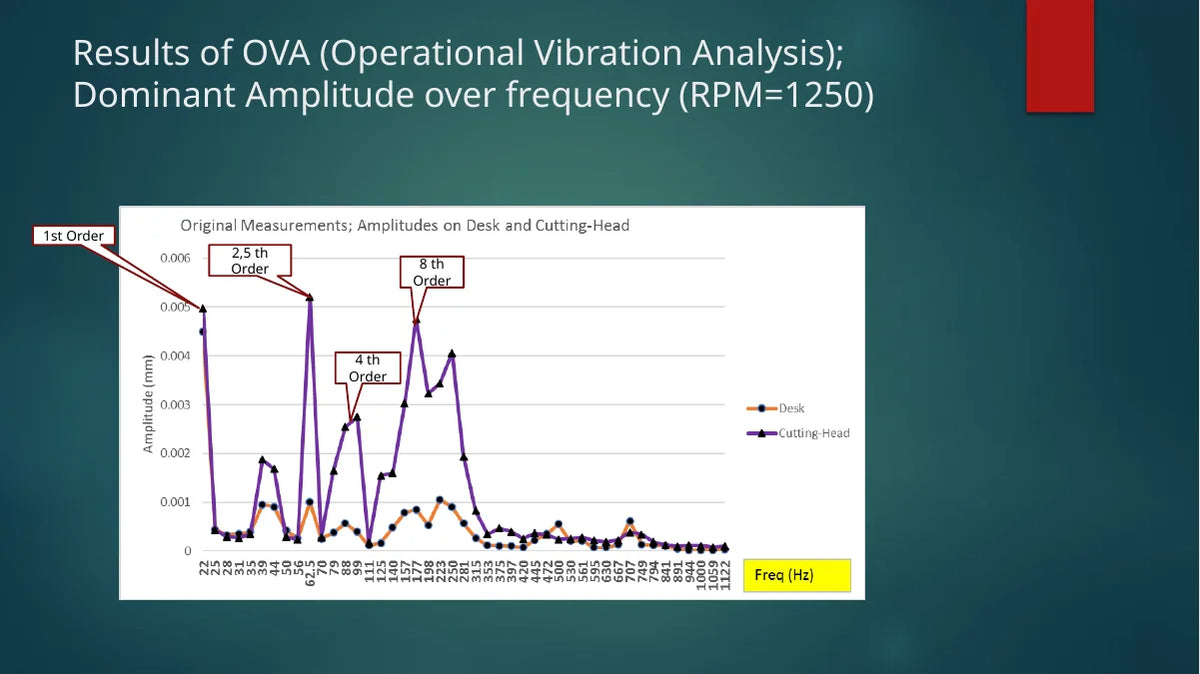

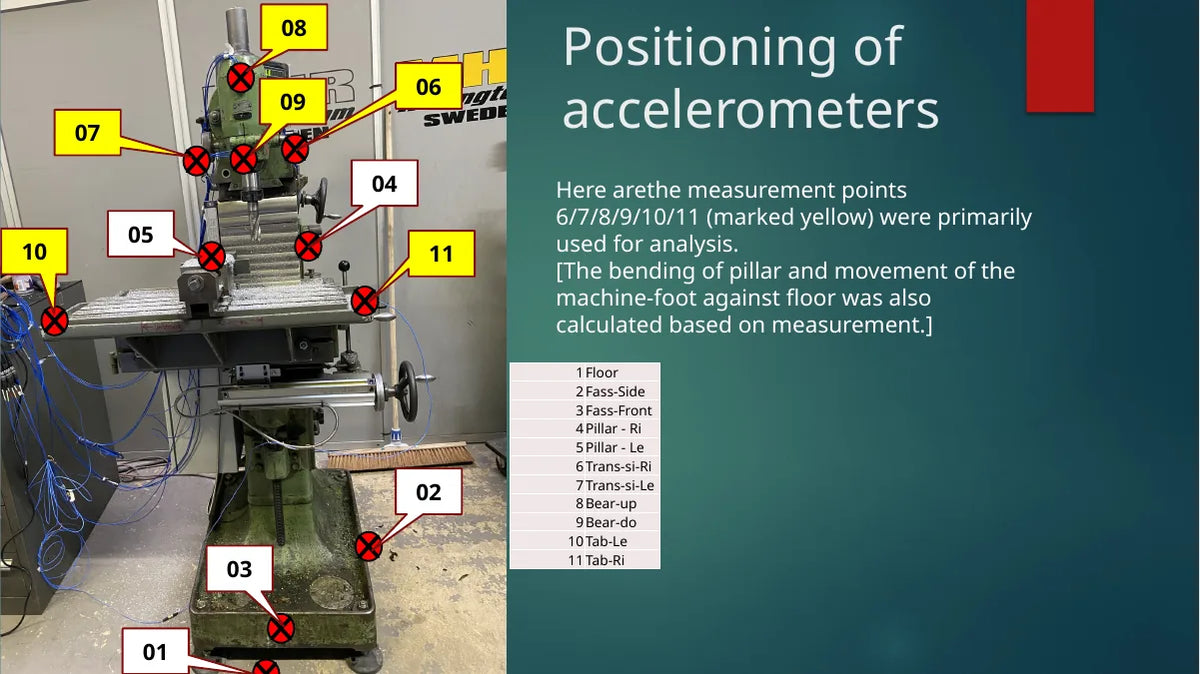

- Aufzeichnung der Schwingung an zwei Messstellen über den Bereich von 20 bis 1200 Hertz, einmal ohne und einmal mit System. Danach Vermessung der Oberfläche des gefrästen Werkstücks mit den Kennwerten Ra, Rz, Rt und Wt in Mikrometer. Werkzeug und Bearbeitungsgeschwindigkeit wurden dabei konstant gehalten, damit die Oberflächenmessung ein echter Vorher-Nachher-Vergleich ist.
- Bedingungen
- Gleiches Werkzeug und gleiche Bearbeitungsgeschwindigkeit in beiden Zuständen, eine Maschine und ein Werkstück. Eine Wiederholung über mehrere Tage oder mehrere Maschinen gab es nicht. Wie oft je Zustand gemessen wurde, ist auf dieser Seite nicht dokumentiert. Die vollständigen Randbedingungen stehen in den Originalunterlagen unten auf dieser Seite.
- Ergebnis

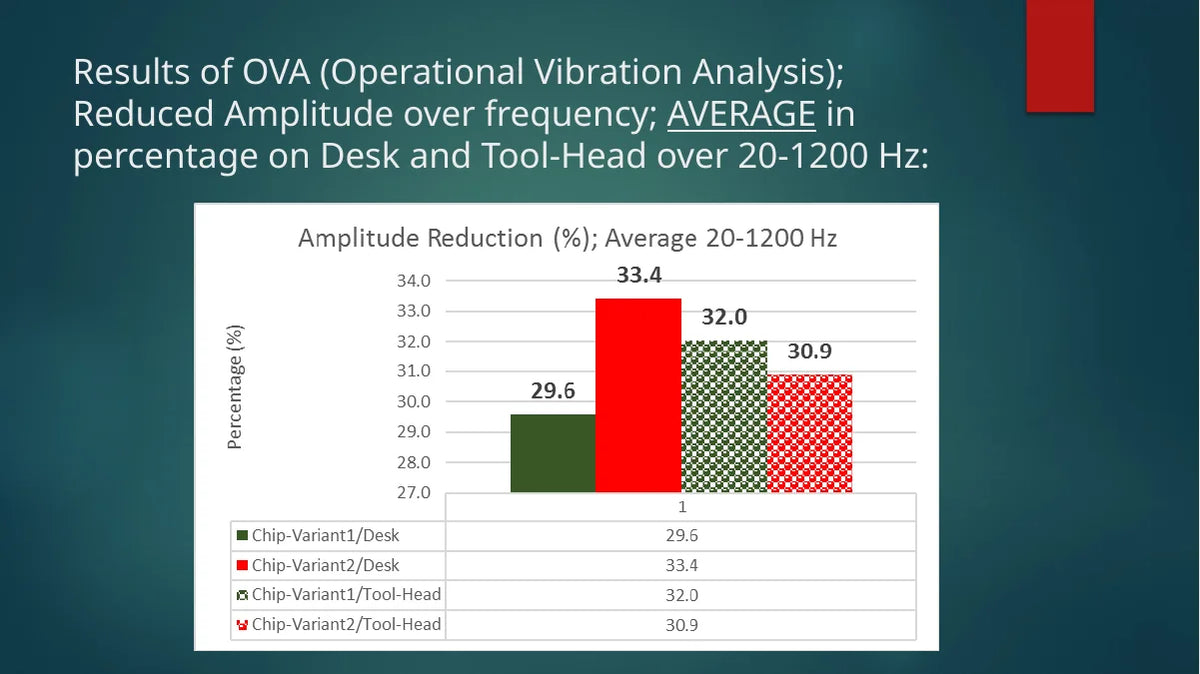

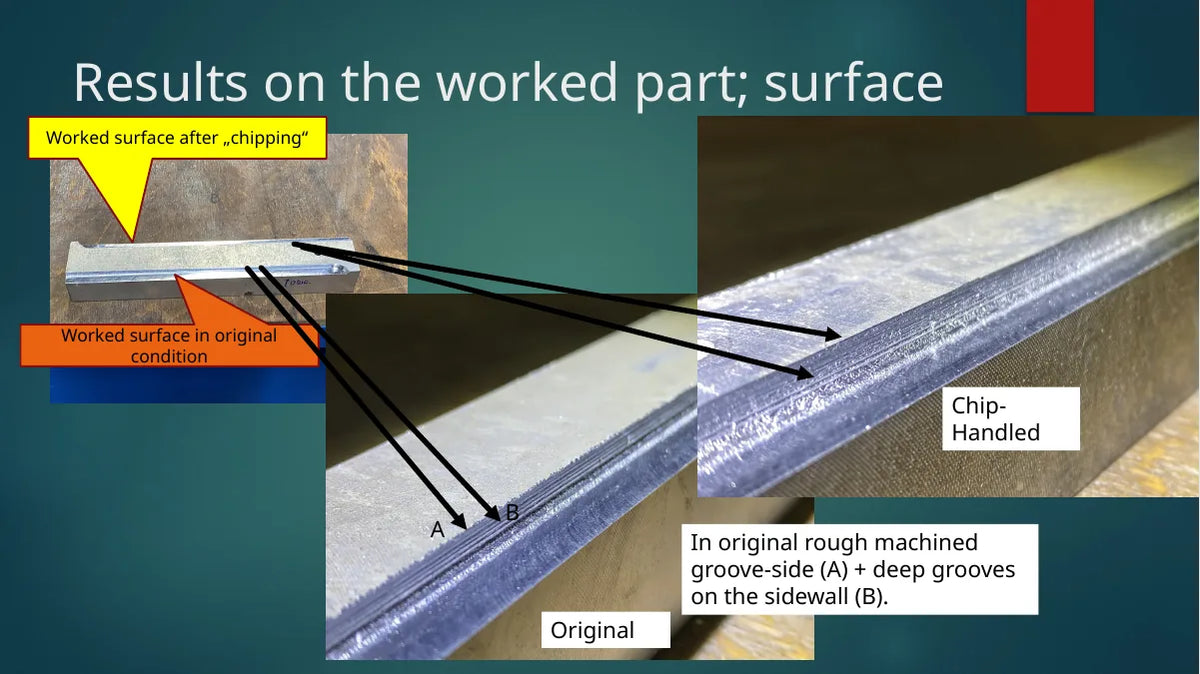

- Oberfläche: Ra von 1,02 auf 0,85 Mikrometer, Rz von 8,37 auf 6,06 Mikrometer, also 27,6 Prozent weniger Rautiefe, Rt von 12,50 auf 7,58 Mikrometer und Wt von 15,83 auf 5,30 Mikrometer, also 66,5 Prozent weniger Welligkeit. Schwingung: im Mittel über 20 bis 1200 Hertz ein Index von 66,6 am Arbeitstisch und 68,0 am Werkzeugkopf gegenüber 100 ohne System, also rund 30 Prozent weniger. Dieser Mittelwert gilt nicht durchgängig, einzelne Frequenzbereiche zeigen auch Zunahmen.
- Grenzen
- Die rund 30 Prozent sind ein Mittelwert und keine Aussage über jeden einzelnen Frequenzbereich, denn in einzelnen Bereichen nimmt die Schwingung zu. Die Technologie verschiebt Energie, sie löscht sie nicht aus. Gemessen wurde eine Maschine mit einem Werkzeug an einem Werkstück, ohne Vergleich über mehrere Maschinen und ohne Wiederholung über Wochen. Ob dasselbe Ergebnis an einer anderen Maschine herauskäme, sagt dieser Test nicht.
- Originalquelle

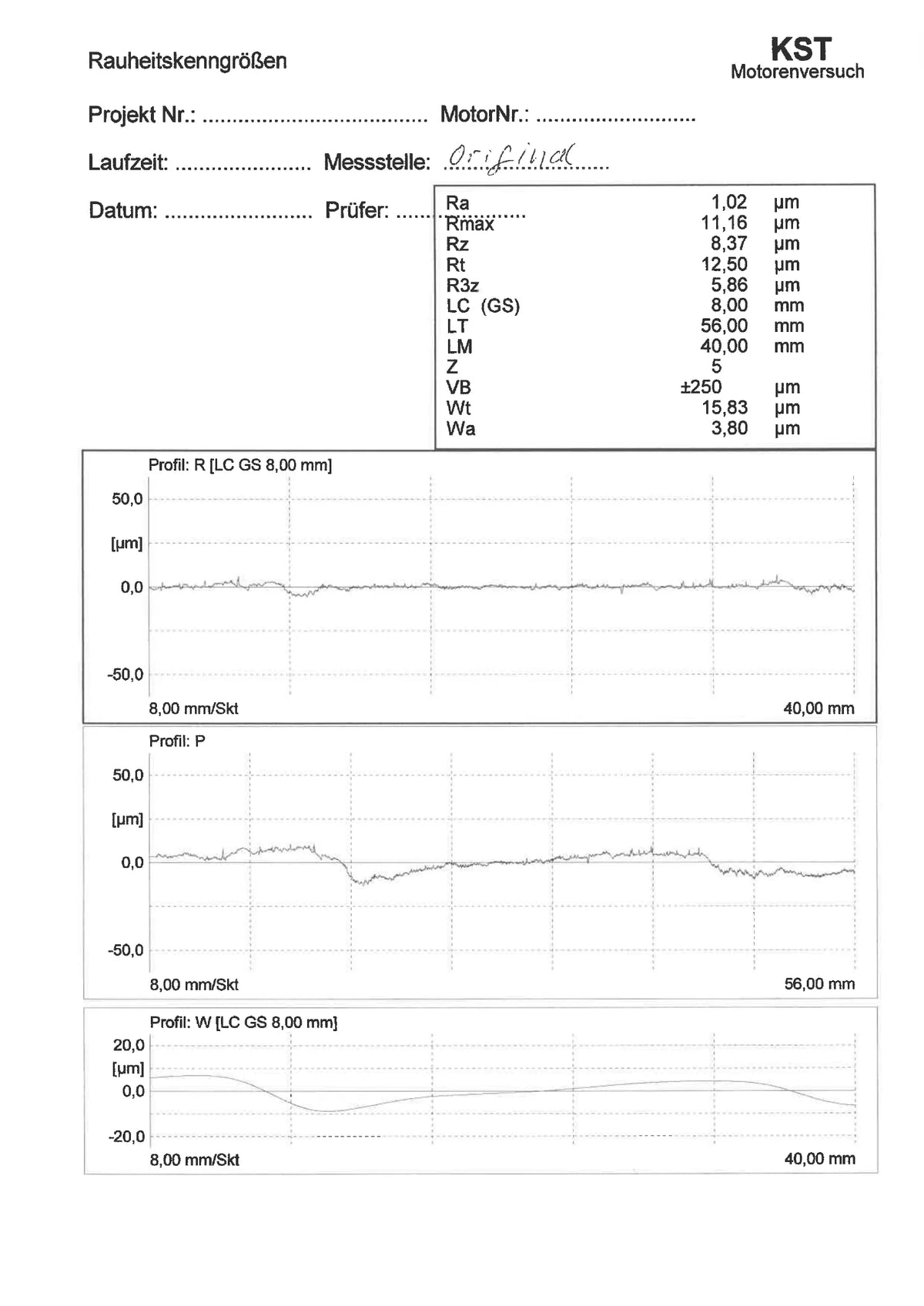

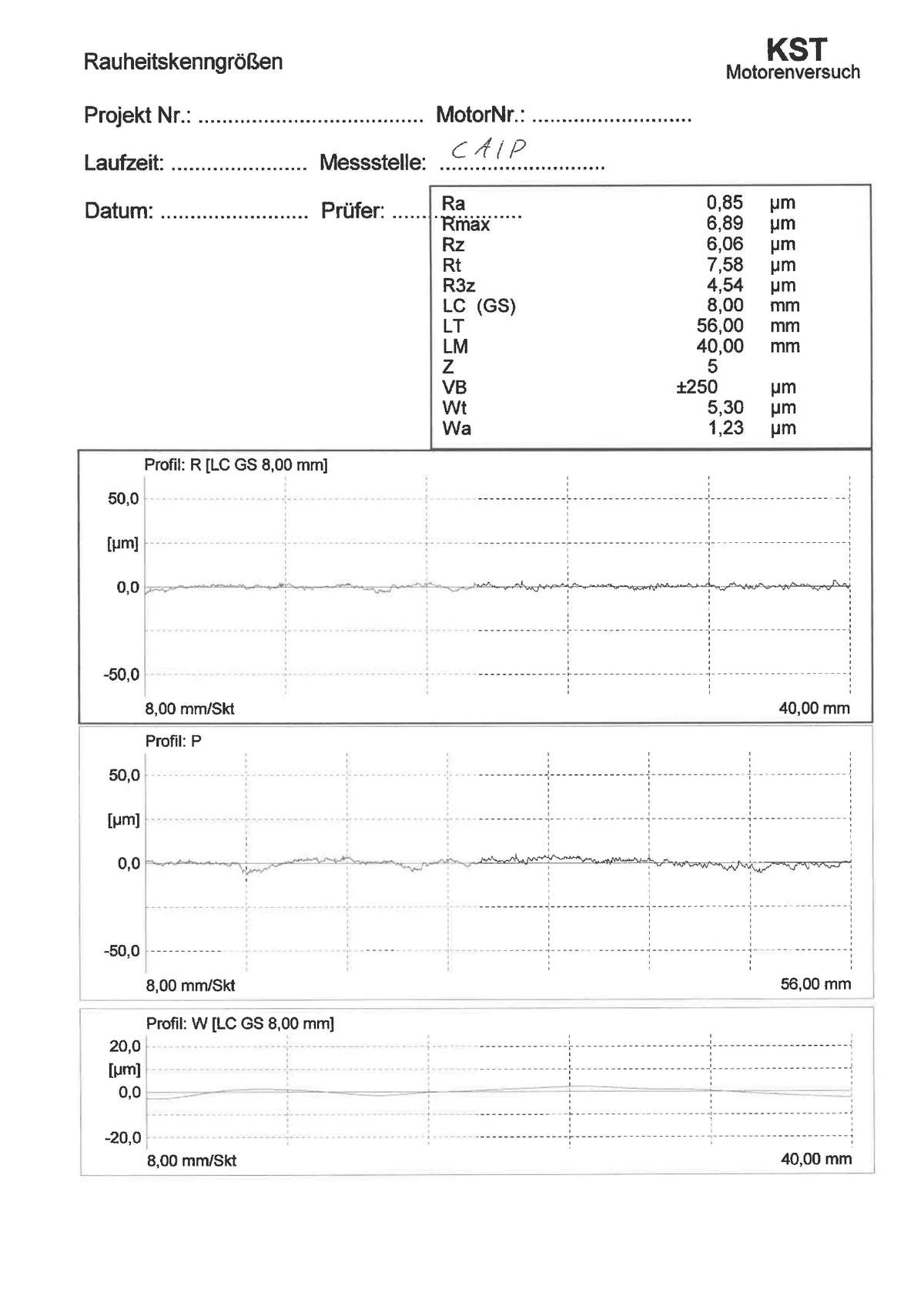

- Die Originalunterlagen liegen unten auf dieser Seite, nämlich vier Folien aus der Messpräsentation und die beiden Messprotokolle des Werkstücks, in denen die Rauheitswerte Zeile für Zeile stehen.
