- Fragestellung
- Verändert sich die Relativbewegung an einer laufenden Produktionsmaschine, wenn die ersten Konverter eingebaut sind?
- Prüfobjekt
- Eine Querbearbeitungsmaschine bei MeisterWerke, gemessen im laufenden Betrieb.
- Prüfer
- Snipptec gemeinsam mit Reino Eskelinen von Reino Race Consulting. Die Auswertung ist damit nicht unabhängig von uns.
- Datum
- 25. März 2022.
- Methodik

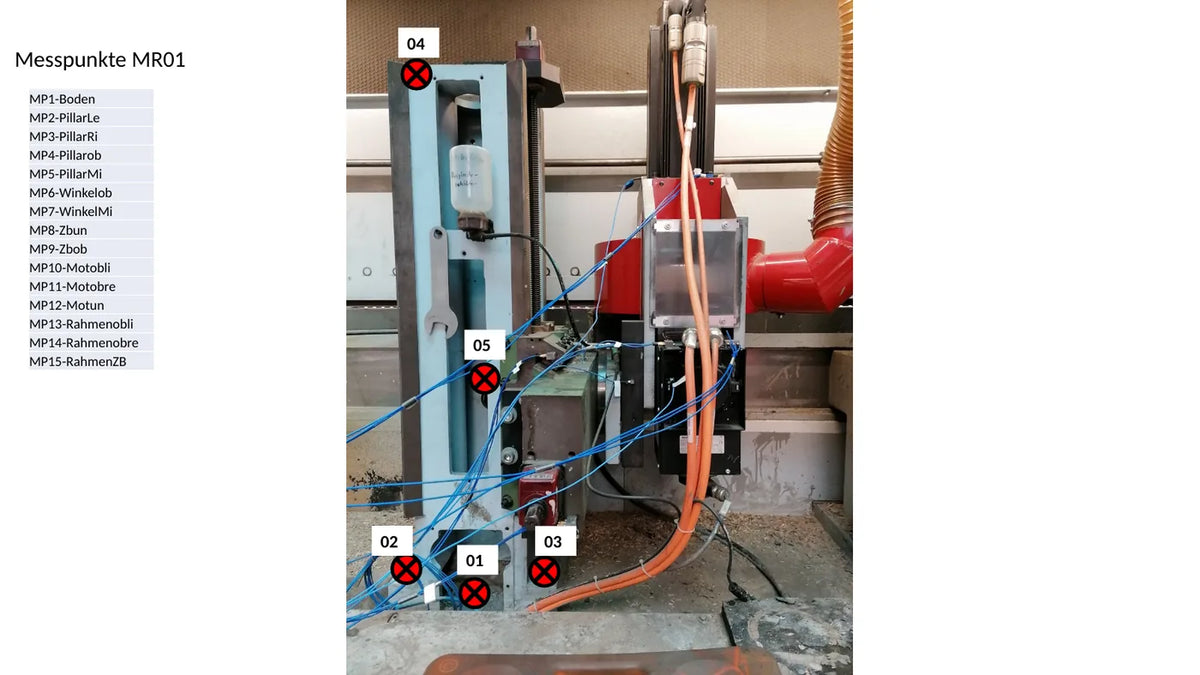

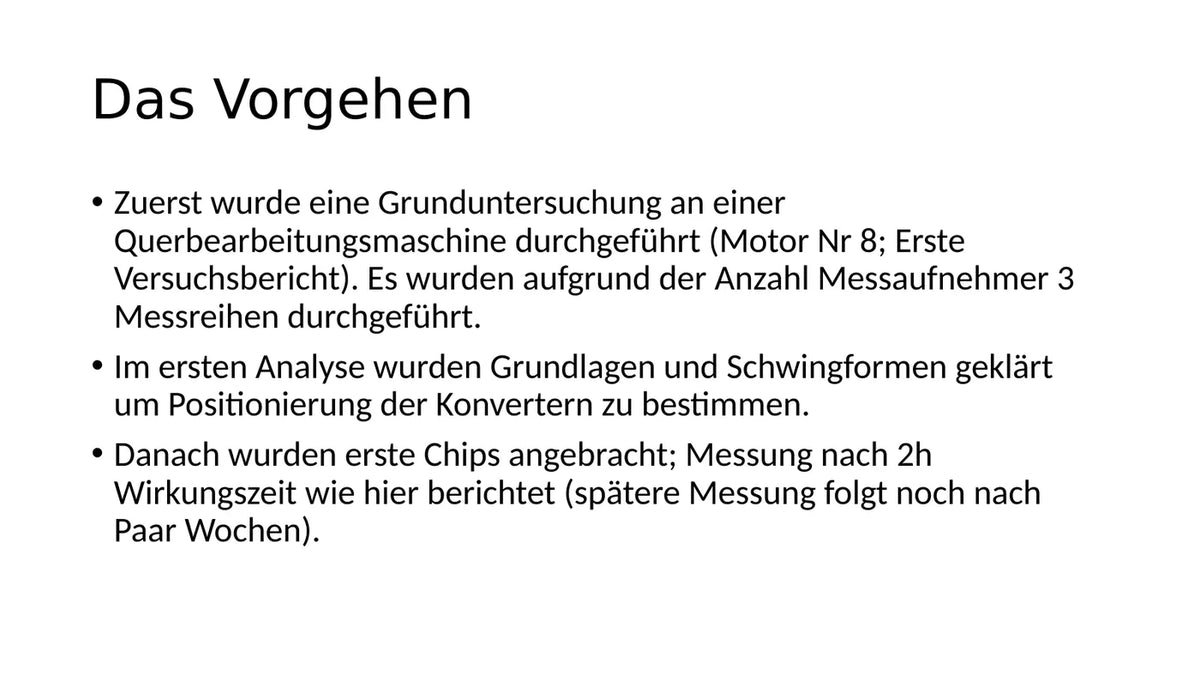

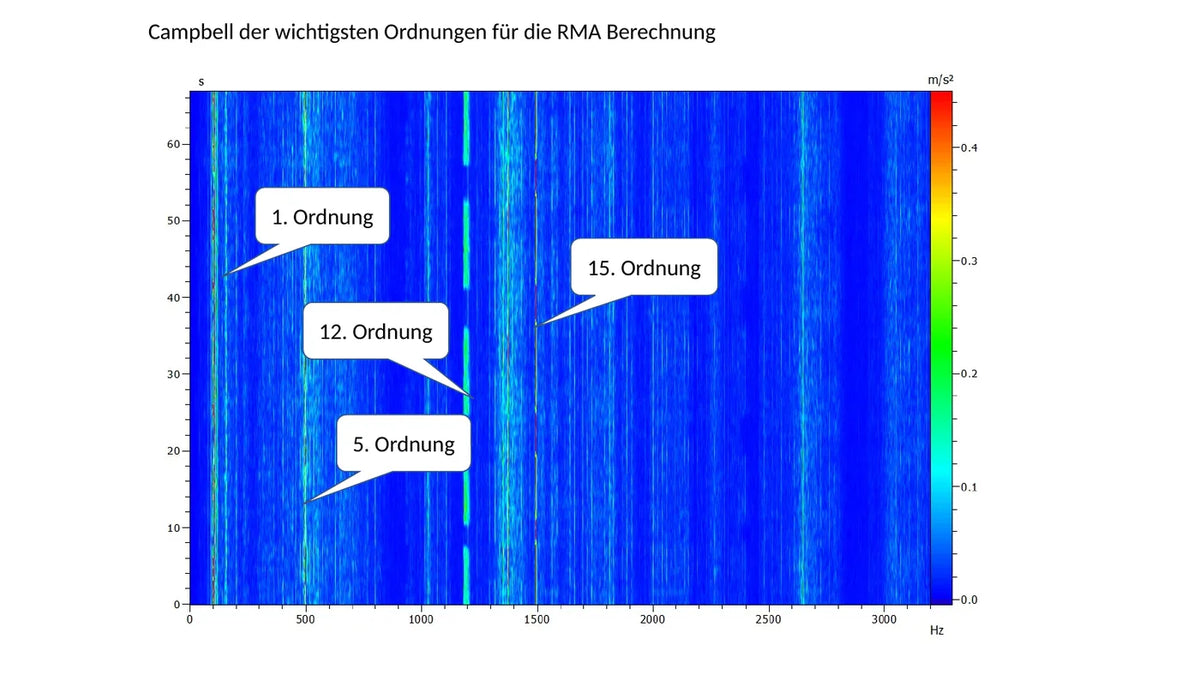

- Betriebsschwingungsanalyse und Relativbewegungsanalyse. Zuerst lief eine Grunduntersuchung, danach wurden die ersten Konverter eingebaut, zwei Stunden später wurde erneut gemessen, beide Male im normalen Betrieb. Ausgewertet wurde, wie sich Bauteile gegeneinander bewegen. Betrachtet wurden die erste, fünfte, zwölfte und fünfzehnte Ordnung der Drehzahl an acht Messpunkten.
- Bedingungen
- Die Maschine lief während beider Messungen im normalen Betrieb, zwischen den beiden Messungen lagen zwei Stunden Wirkungszeit. Weitere Randbedingungen nennt die Seite nicht, sie stehen im Originalbericht unten auf dieser Seite.
- Ergebnis

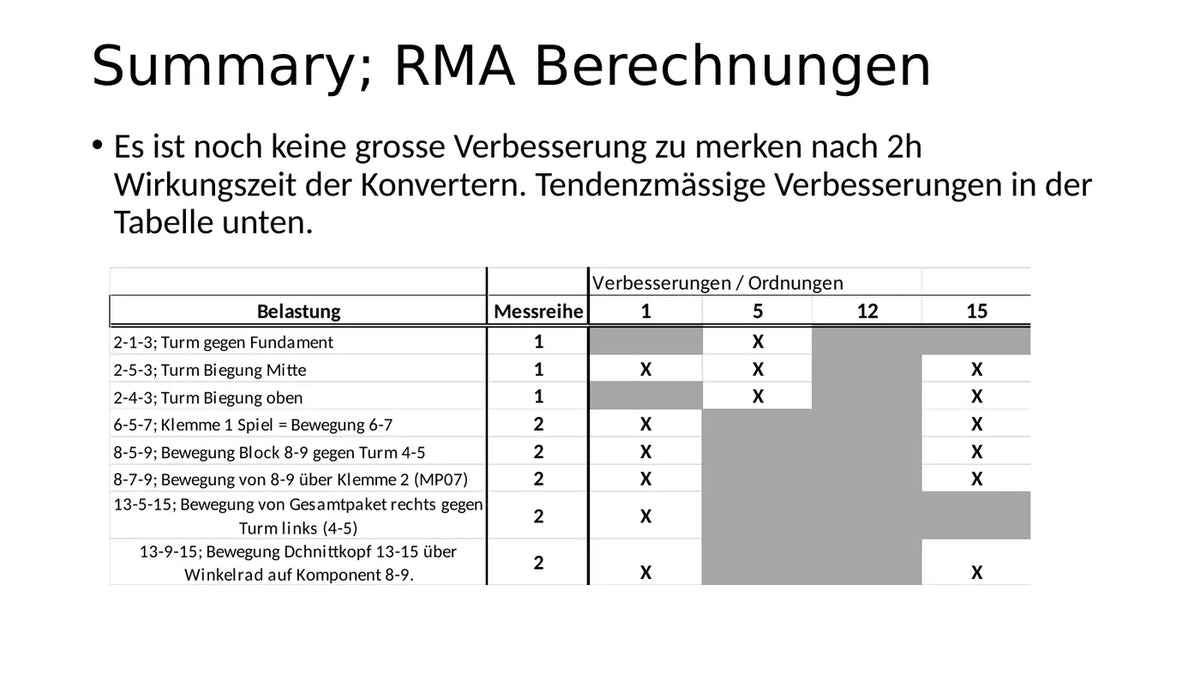

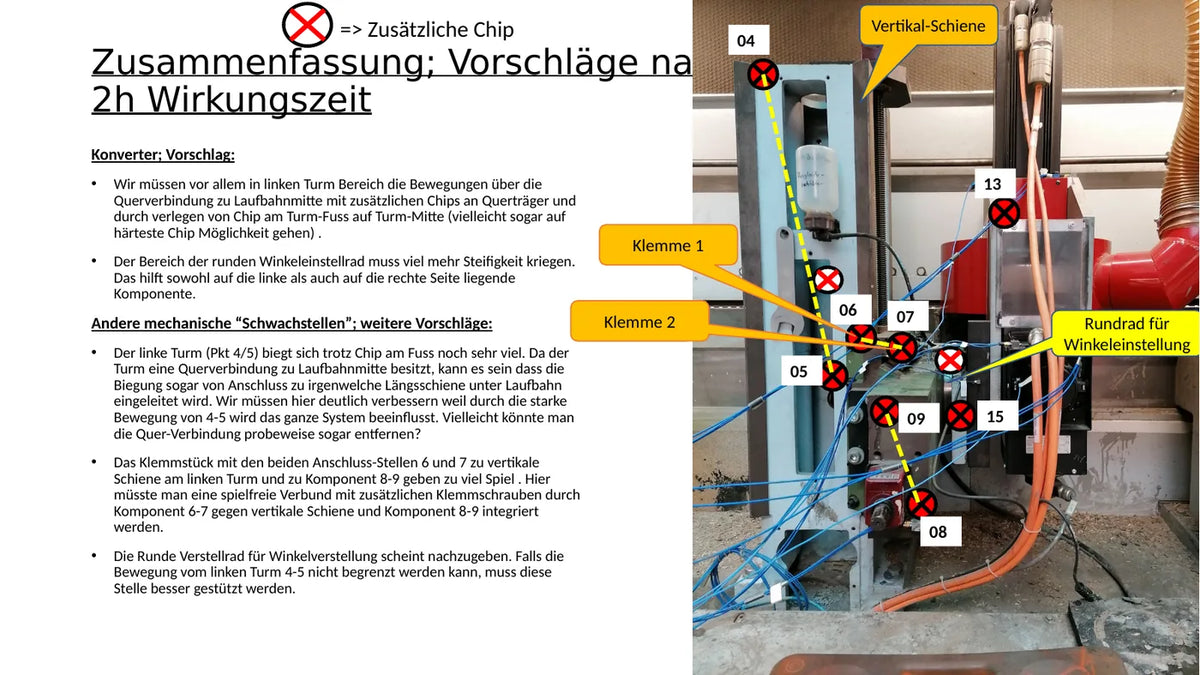

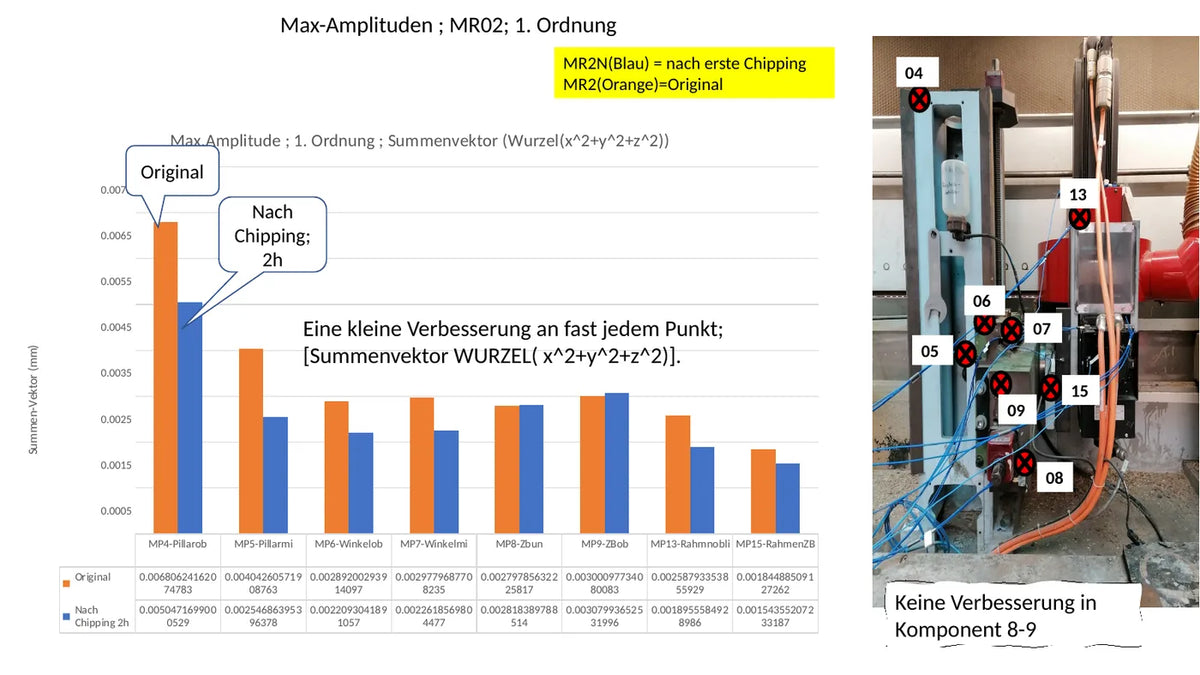

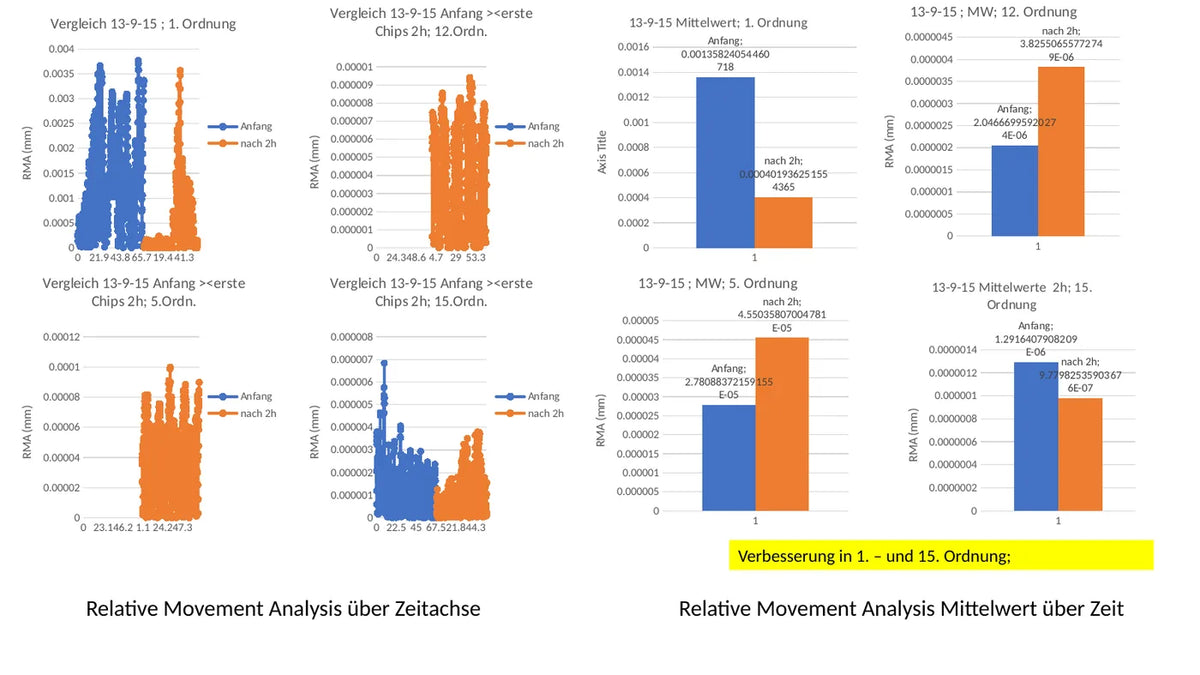

- In der Punktgruppe 13-9-15 sank die Relativbewegung der ersten Ordnung um 70,4 Prozent auf einen Index von 29,6, die fünfzehnte Ordnung auf 75,2. Zwei Ordnungen wurden dagegen größer, die fünfte auf 163,7 und die zwölfte auf 186,9, absolut sind sie allerdings sehr viel kleiner als die erste. Bei der ersten Ordnung lagen sechs von acht Messpunkten unter dem Ausgangswert, an zwei Punkten lag der Wert darüber. Der Bericht hält außerdem mechanische Schwachstellen fest, die nichts mit Konvertern zu tun haben: starke Biegung am linken Turm, Spiel an Klemm- und Verbindungspunkten, auffällige Bewegung zwischen zwei Komponenten und Nachgiebigkeit an einem Verstellrad.
- Grenzen
- Der Bericht nennt das Ergebnis selbst einen Zwischenstand und hält fest, dass nach zwei Stunden Wirkungszeit noch keine große Verbesserung zu merken ist und nur die Tendenz stimmt. Die Ordnungszahl allein ist keine Schadensklasse, ob eine Bewegung technisch relevant ist, hängt an Amplitude, Schwingform, Resonanzbezug, Lastwechseln und betroffenem Bauteil. Es ist eine Maschine in einem Betriebszustand zu einem Zeitpunkt. Daraus folgt kein Ergebnis für andere Maschinen und keine Aussage darüber, wie es nach zwei Wochen aussieht.
- Originalquelle
- Originalbericht, unten auf dieser Seite. Gezeigt sind die wichtigsten Seiten der Messpräsentation, die vollständige Präsentation mit 30 Seiten gibt es auf Anfrage.
